Nola funtzionatzen du manifold hidraulikoen mekanizazioa?

Abstraktua

Kolektore hidraulikoaren mekanizazioaSistema hidraulikoetarako fluidoen kontrol-bloke trinkoak eta doitasun handikoak ekoizteko erabiltzen den fabrikazio prozesu kritikoa da. Osagai hauek eraikuntza-makinetan, industria-automatizazioan, sistema aeroespazialean eta energia-ekipoetan erabiltzen diren zirkuitu hidrauliko konplexuen eraginkortasuna, segurtasuna eta fidagarritasuna zehazten dituzte. Artikulu honek manifold hidraulikoaren mekanizazioa nola funtzionatzen duen azaltzen du, funtsezko erronkak, materialaren gogoetak, mekanizazio teknikak, kalitatea kontrolatzeko metodoak eta fabrikatzaile profesionalek epe luzerako errendimendua eta ihesik gabeko funtzionamendua nola ziurtatzen duten.

Aurkibidea

• 1. Kolektore Hidraulikoaren Mekanizaziorako Sarrera
• 2. Mekanizazio-prozesuak nola funtzionatzen duen
• 3. Fabrikazio-erronka nagusiak
• 4. Kolektoreen mekanizazioan erabiltzen diren materialak
• 5. Zehaztasun- eta tolerantzia-eskakizunak
• 6. Mekanizazio-tekniken ikuspegi orokorra
• 7. Kalitate Kontrola eta Probak
• 8. Industria-aplikazioak
• 9. Difonen Fabrikazio Profesionalaren Laguntza
• 10. Ohiko galderak

1. Kolektore Hidraulikoaren Mekanizaziorako Sarrera

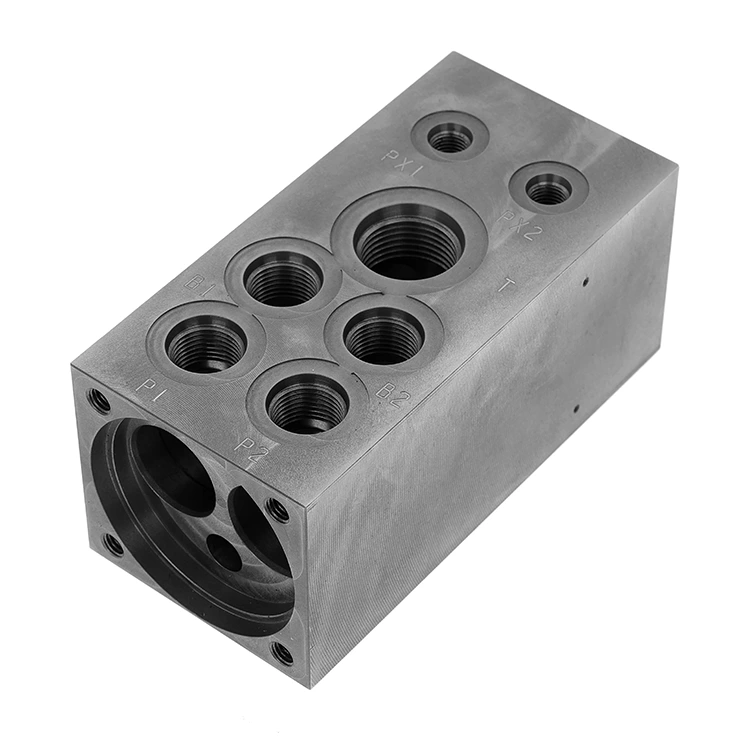

Kolektore hidraulikoak sistema hidraulikoetako ponpen, balbulen, eragingailuen eta biltegien arteko fluido-fluxua zuzentzen duten ingeniaritza-blokeak dira. Hainbat mahuka eta osagarri erabili beharrean, manifoldek kanalak bloke solido bakar baten barruan integratzen dituzte. Horrek ihes-puntuak murrizten ditu, sistemaren trinkotasuna hobetzen du eta fidagarritasuna areagotzen du.

Kolektore hidraulikoaren mekanizazioa metalezko bloke baten barruan barne-fluxu-kanalak, balbula-atalak eta zigilatzeko gainazalak sortzen dituen CNC fabrikazio-prozesu zehatzari egiten dio erreferentzia. Prozesu honen zehaztasunak zuzenean eragiten du sistemaren errendimenduan eta segurtasunean.

2. Mekanizazio-prozesuak nola funtzionatzen duen

Kolektore hidraulikoen mekanizazioak oso kontrolatutako hainbat fase hartzen ditu. Urrats bakoitzak doitasun ingeniaritza eta CNC ekipamendu aurreratuak behar ditu.

1. Diseinua eta Ingeniaritza– Eskema hidraulikoak 3D CAD ereduetan bihurtzen dira, fluxu-bideak, portuak eta muntatzeko gainazalak definitzen dituztenak.
2. Materiala prestatzea– Erresistentzia handiko aluminiozko, altzairuzko edo altzairu herdoilgaitzezko blokeak hautatu eta neurrira mozten dira.
3. CNC Programazioa– Erreminten ibilbideak CAM softwarea erabiliz sortzen dira, zulaketa eta fresaketa zehatzak bermatzeko.
4. Zulo sakonak zulatzea– Barne fluxu-kanalak zulaketa-teknika espezializatuak erabiliz sortzen dira.
5. Fresatzea eta Portatzea– Balbulen barrunbeak, hariztutako atakak eta muntatzeko interfazeak mekanizatzen dira.
6. Lurra kentzea eta garbitzea– Barruko pasabideak garbitzen dira txirbilak kentzeko eta kutsadura saihesteko.

Etapa bakoitza ondo kontrolatu behar da fluidoaren eraginkortasuna bermatzeko eta presio galera edo ihesak saihesteko.

3. Fabrikazio-erronka nagusiak

Kolektore hidraulikoaren mekanizazioa oso konplexua da baldintza funtzional eta estruktural zorrotzengatik.

• Barne kanalaren zehaztasuna:Desbideratze txikiek ere fluxu hidraulikoaren dinamika eten dezakete.
• Isurien prebentzioa:Zigilatzeko gainazalek lautasun eta akabera ezin hobeak mantendu behar dituzte.
• Txirbilak kentzea:Barne-pasabide sakonek garbiketa zailtzen dute mekanizatu ondoren.
• Deformazio termikoa:Mekanizazioan sortutako beroak egonkortasun dimentsionala eragin dezake.

4. Kolektoreen mekanizazioan erabiltzen diren materialak

Materialen hautaketak ezinbesteko zeregina du errendimenduan, iraunkortasunean eta kostu-eraginkortasunean.

• Aluminio aleazioak:Arina eta korrosioarekiko erresistentea, sistema hidrauliko mugikorretan oso erabilia.
• Karbono altzairua:Erresistentzia handia industria-aplikazio astunetarako.
• Altzairu herdoilgaitza:Korrosioarekiko erresistentzia bikaina ingurune gogorretan.

5. Zehaztasun- eta tolerantzia-eskakizunak

Kolektore hidraulikoek tolerantzia oso estuak behar dituzte, askotan mikratan. Gainazaleko zimurtasunak, perpendikulartasunak eta kontzentrikotasunak zuzenean eragiten dute zigilatze hidraulikoari eta fluxuaren eraginkortasunari.

Fabrikatzaileek CNC mekanizazio-zentro aurreratuak erabiltzen dituzte ardatz anitzeko kontrolarekin, ekoizpen-loteetan errepikakortasuna eta doitasun-koherentzia bermatzeko.

6. Mekanizazio-tekniken ikuspegi orokorra

7. Kalitate Kontrola eta Probak

Kalitate-bermea ezinbestekoa da manifold hidraulikoen ekoizpenean. Fabrikatzaileek ikuskapen prozedura zorrotzak ezartzen dituzte:

• 3D koordenatuak neurtzeko makina (CMM) ikuskapena
• Presio-ihesaren probak
• Gainazaleko zimurren azterketa
• Fluxu-ibilbidea egiaztatzea

Kolektore bakoitzak presio eta zigilatzeko probak gainditu behar ditu muturreko baldintzetan funtzionamendu segurua bermatzeko.

8. Industria-aplikazioak

Kolektore hidraulikoak industria sorta zabalean erabiltzen dira, non fluidoen potentzia kontrola ezinbestekoa den.

• Eraikuntzako makineria (eskamagailuak, zamagailuak)
• Automatizazio industrialeko sistemak
• Kontrol hidrauliko aeroespazialeko sistemak
• Itsasoko eta itsasoko ekipamendua
• Energia eta energia sortzeko sistemak

9. Difonen Fabrikazio Profesionalaren Laguntza

Kalitate handiko manifold hidraulikoaren mekanizazioak ekipamendu aurreratuak ez ezik, ingeniaritza esperientzia sakona ere behar du.DifonSistema hidraulikoetarako doitasuneko CNC mekanizazio soluzioetan espezializatuta dago, eta industria eskakizun konplexuetara egokitutako manifold diseinu pertsonalizatuak eskaintzen ditu.

Prototipoen garapenetik ekoizpen masiboraino, Difonek dimentsio-kontrol zorrotza, fluxuaren diseinu optimizatua eta zigilatzeko errendimendu fidagarria bermatzen ditu. Produktu bakoitzari ikuskapen zorrotza egiten zaio ingurune operatibo zorrotzei erantzuteko.

Errendimendu egonkorra, isurketa-arriskua murriztea eta eraginkortasun handiko soluzio hidraulikoen bila bazabiltza, Difonek zure proiektua babestu dezake amaierako fabrikazio-gaitasunekin.Jarri gurekin harremanetangaur zure manifold hidraulikoaren mekanizazio baldintzak eztabaidatzeko.

10. Ohiko galderak

Q1: Zein da manifold hidrauliko baten helburu nagusia?
Kolektore hidrauliko batek sistema hidrauliko bateko fluido-fluxua zuzentzen eta kontrolatzen du, kanpoko hodi ugari ordezkatuz eta isurketa-arriskuak murriztuz.

2.G.: Zergatik da hain garrantzitsua mekanizazioaren zehaztasuna?
Desbideratze txikiek ere presio galera, eraginkortasunik eza edo sistemaren hutsegitea eragin dezakete presio handiko fluidoen dinamikaren ondorioz.

Q3: Zein material da onena manifold hidraulikoetarako?
Aplikazioaren eskakizunen araberakoa da. Aluminioa ohikoa da sistema arinetarako, eta altzairua presio handiko inguruneetarako erabiltzen da.

4.G.: Nola ziurtatzen dute fabrikatzaileek ihesik ez?
Doitasunezko mekanizazioaren, gainazaleko akaberaren eta presioen proben bidez, simulatutako lan baldintzetan.

Q5: Difon-ek kudeatu al ditzake hainbat diseinu pertsonalizatuak?
Bai. Difonek bezeroen sistema hidraulikoen eskakizunetan oinarritutako mekanizazio soluzio guztiz pertsonalizatuak eskaintzen ditu.
